광점퍼코드 LC-ST 멀티2C-DP 3m
MultiMode 2C(Duplex)
판매가격 9,200
LC-ST-MM-DP 길이
모델명 LC-ST MM-DP 3m
재고 판매중
구매수량 EA

※ 제품의 재고가 없어 제작을 해야할 경우 배송까지 약 3~4일의 시간이 소요됩니다

제품 개요

- 광케이블은 일반 UTP케이블이나 동축케이블보다 속도와 거리에 대한 제한에서 자유롭게 해드릴 것입니다
- 광케이블은 장거리통신 및 초고속 통신을 원하시는 분들께 권해드립니다
- 거리가 멀리 떨어진 곳과의 네트웍을 구성하실 경우 뛰어난 성능을 발휘합니다

※ 간단한 광네트워크 구축시 확인사항

① 케이블의 종류
- 광 케이블의 선택은 가장 중요한 요인은 통신거리에 있습니다.
광케이블의 종류로는 멀티모드와 싱글모드가 있습니다.
멀티모드의 경우 최대 전송거리가 2Km 이며, 싱글모드의 경우는 장비의 종류에 따라 차이가 있지만 2Km 이상을 지원합니다.
따라서 통신거리를 잘 판단하시어 선택하시면 됩니다
- 케이블의 커넥터의 경우 사용하시는 장비에 따라 달라지므로 사용중이시거나 사용하실 장비를 확인 후 선택하시기 바랍니다
(커넥터에 따른 성능 차이는 거의 없습니다)
- 그외에는 케이블 선정은 통신거리,사용 노드수, 차후 증축또는 단선등으로 발생할수있는 통신단절에대비하여 케이블의 코어수를 선정 초기포설시에 감안하셔야 되며, 포설 장소에 따라서 실내용인지 실외용인지도 구분이 되어 지므로 작업환경에 따라 구분하시기 바랍니다
② 장비선정
- 장비선정의 경우 포설된 케이블의 종류에따라 멀티모드용,싱글모드용으로 크게 구분이됩니다.
- 기존 장비에 광 단자가 없으실 경우 광 컨버터를 통하여 기존 장비와 구축을 하시면 됩니다.
제품 연결 구성도는 아래의 『제품 사용 예』의 '스위칭과 광컨버터의 연결'을 참조하시기 바랍니다

제품 설명

- 데이타 전송용이며, LC-ST 타입 입니다
- 2Core Multi-Mode 이며, 코어 직경은 62.5/125μm 입니다

  • 싱글모드(Single-Mode)와 멀티모드(Multi-Mode)의 간략 비교

    - 멀티모드(Multi Mode)는 Core의 직경이 50~100㎛으로 화이버에 반사 각도가 서로 다른 많은 양의 광이 동시에 도파되며 장거리 전송에 부적합하여 보통 단거리 에서 많이 쓰여집니다
    코어 직경이 큰 멀티모드의 경우 통로가 넓기 때문에 많은 양의 정보를 전달할 수는 있지만, 데이타를 먼 거리 까지 갖고 가기에는 힘듭니다.
    케이블 색상은 주로 주황색 케이블을 사용합니다
    - 싱글모드는 코어 직경이 약 9㎛정도로 아주 작아 광대역, 장거리 전송에 사용되어지고 있습니다
    대략 50km까지 무중계 전송이 가능 합니다
    멀티모드와 달리 코어 직경이 작은 싱글모드의 경우 통로가 좁기 때문에 많은 양의 정보 전달은 어렵지만, 데이타를 먼 거리까지 갖고 가기에는 유리합니다
    케이블 색상은 주로 노란색을 사용합니다

    제품 특징 및 장점

    - 광케이블은 전자기 장애(ENI)가 전혀 발생하지 않으며 기후의 영향을 받지 않습니다
    - 기존의 UTP 케이블이나 동축케이블에 비해서 무중계거리를 50km 이상으로 연장할 수 있습니다
    - 전송용량이 매우 큽니다
    - 기존의 선로보다 무게가 가볍고 부피가 적습니다

  • 커넥터 상세 이미지 (케이블 양쪽)



    제품 사양

  • Single(Single-Mode)와 다중모드(Multi-Mode) 비교표

    구분

    멀티모드(Multi-Mode)

    싱글모드(Single-Mode)



    1





    50±3.0㎛

    62.5±3.0㎛

    9.3±0.5㎛(MFD)





    125±2.0㎛(MFD)

    코팅 외경

    245±15㎛




    850nm(825~875)

    1310nm(1285~1330)

    1310nm(1285~1330)

    1550nm(1525~1575)



    1300㎚ ≤ 0.6dB/㎞

    850㎚ ≤ 2.4dB/㎞

    1300㎚ ≤ 0.76dB/㎞

    850㎚ ≤ 3.2dB/㎞

    1310㎚ A:≤0.35dB/㎞
    B:≤0.40dB/㎞
    @1550㎚ A:≤0.21dB/㎞
    B:≤0.30dB/㎞






    1300㎚ A:≥ 1000Mhz.㎞
    B:≥ 800Mhz.㎞
    850㎚ A:≥500Mhz.㎞
    B:≥ 400Mhz.㎞
    1300㎚ A:≥600Mhz.㎞
    B:≥400Mhz.㎞
    850㎚ A:≥200Mhz.㎞
    B:≥160Mhz.㎞
    1310㎚ ≤3.1ps/㎚.㎞

    1550㎚ ≤ 18ps/㎚.km




    1. 코어 : 실질적인 데이터인 빛이 통과하는 통과층
    2. 클래딩 : 굴절률을 달리하여 코어에서 전반사가 이루어지도록 하는 차단층
    3. 코팅 : 클래딩을 감싸고 있는 피복층

    제품 사용 예

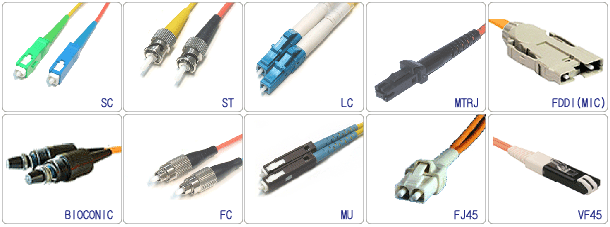

  • 각 커넥터별 이미지 (총 10종)


  • UTP 스위칭과 광컨버터의 연결



    ※ 광컨버터의 종류는 사용환경에 따라 달라집니다

    제품 사용시 주의사항

    - 사용중이거나 사용하시려는 환경을 고려하시어 싱글모드인지 멀티모드인지 확인하시기 바랍니다
    - 사용중이거나 사용하시려는 환경을 고려하시어 광케이블의 커넥터를 확인하시기 바랍니다

    광 케이블의 특성상 반품은 절대 불가하오니 구매시 유의하시기 바랍니다
    단, 연결 커넥터가 틀려 반품을 원하실 경우 제품 개봉을 안하셨다는 전제하에 반품이 가능합니다



  • 고객님 결재 완료 확인후
    1~3일 이내 전국(도서지방제외)으로 택배를 통해서 배송됩니다.
    교환 및 반품은 배송 후 14일 이전에 가능합니다.

    제품 이상이 아닌 경우는
    제품을 개봉하지 않은 재판매가 가능한 상태이어야 하며,
    저희 고객센타(전화:02-716-3799)로 연락을 주시면 신속히 처리를 해 드리겠습니다.

    환불의 경우 신용카드 결제시는 신용카드 취소를
    온라인 입금인 경우, 주문자 계좌번호를 알려주시면 3일내로 입금처리해 드립니다.
